چگونه یک چرخ دنده کرمی کاربردهای صنعتی را بهبود بخشد و چه مواردی باید مورد توجه قرار گیرد؟

مقدمه

در سیستم های صنعتی مدرن، انتقال مکانیکی نقش مهمی در تضمین عملیات پایدار و کارآمد ایفا می کند. در میان دستگاه های انتقال مختلف، کاهنده چرخ دنده حلزونی - همچنین به عنوان a کاهنده سرعت چرخ دنده حلزونی - به دلیل توانایی آن در ارائه گشتاور بالا در سرعت های پایین و در عین حال حفظ ساختار فشرده، به طور گسترده ای مورد استفاده قرار گرفته است. این دستگاه یک کرم (شبیه به یک پیچ) و یک چرخ کرم (شبیه چرخ دنده) را ترکیب می کند و یک روش مش بندی منحصر به فرد ایجاد می کند که امکان کاهش قابل توجه سرعت و انتقال صاف نیرو را فراهم می کند.

کاهنده چرخ دنده کرم چیست؟

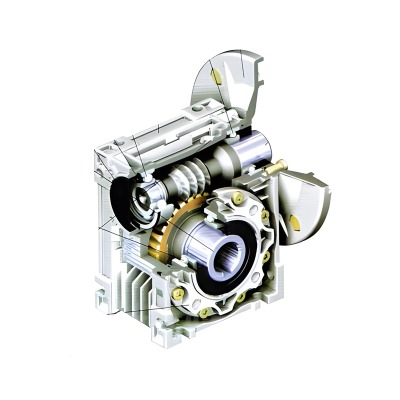

کاهنده چرخ دنده حلزونی نوعی دستگاه کاهش سرعت مکانیکی است که از یک کرم (میل پیچ مانند) و یک چرخ حلزونی برای انتقال نیرو استفاده می کند. این کرم با چرخ در یک زاویه قائمه مشبک می شود و این امکان را فراهم می کند که حرکت چرخشی کند شود در حالی که گشتاور به طور قابل توجهی افزایش می یابد. این روش مشبک سازی منحصر به فرد باعث می شود که کاهنده های چرخ دنده حلزونی در شرایطی که نیاز به طراحی فشرده، خروجی با سرعت کم و انتقال گشتاور بالا دارند، مفید باشند.

بر خلاف انواع دیگر کاهنده‌های دنده، کاهنده‌های سرعت چرخ دنده حلزونی به دلیل خاصیت قفل شوندگی خود معروف هستند، به این معنی که در طرح‌های خاص، کرم می‌تواند چرخ را به حرکت درآورد، اما چرخ نمی‌تواند کرم را به حرکت درآورد. این ویژگی در کاربردهایی مانند بلند کردن، بالا بردن و سیستم های نوار نقاله، که در آن باید از حرکت معکوس ناخواسته اجتناب شود، بسیار سودمند است.

در مقایسه با سایر فن آوری های کاهش دنده، کاهنده های چرخ دنده حلزونی به دلیل سادگی ساختار و تطبیق پذیری استفاده از آنها متمایز می شوند. آنها به دلیل قابلیت اطمینان و شکل فشرده آنها به طور گسترده در تجهیزات اتوماسیون، سیستم های جابجایی مواد، ماشین آلات کشاورزی، و دستگاه های بالابر سنگین استفاده می شوند.

انواع کاهنده دنده

کاربردهای کاهنده چرخ دنده کرم

کاهنده چرخ دنده حلزونی و نوع آن، کاهنده سرعت چرخ دنده حلزونی، در طیف گسترده ای از صنایع ضروری شده اند. توانایی آنها در ترکیب ساختار فشرده با گشتاور خروجی بالا آنها را برای کارهایی که هم به قابلیت اطمینان و هم به کارایی نیاز دارند ایده آل می کند. از نوار نقاله گرفته تا دستگاه های بالابر، کاهنده های چرخ دنده حلزونی از بخش های متعددی پشتیبانی می کنند که پایداری مکانیکی در اولویت قرار دارد.

یکی از رایج ترین کاربردها در سیستم های نقاله و حمل مواد است که در آن حرکت صاف و پیوسته ضروری است. طراحی فشرده به این کاهنده ها اجازه می دهد تا در فضاهای محدود قرار بگیرند، در حالی که ویژگی های گشتاور آنها حمل و نقل پایدار کالا را بدون لغزش تضمین می کند.

در ماشین‌آلات کشاورزی، کاهنده‌های کرمی برای مدیریت کارهایی مانند خاک‌ورزی، فرآوری بذر و حمل و نقل محصول استفاده می‌شوند. دوام آنها به تجهیزات کمک می کند تا در محیط های خشن در فضای باز از جمله گرد و غبار و گل مقاومت کنند.

آنها همچنین در تجهیزات اتوماسیون، که در آن کنترل دقیق حرکت مورد نیاز است، بسیار مهم هستند. کاهنده سرعت چرخ دنده حلزونی چه در بازوهای رباتیک و چه در سیستم های تولیدی ادغام شوند، موقعیت دقیق را با کمترین نویز امکان پذیر می کنند.

برای کاربردهای بلند کردن و بالا بردن، کاهنده‌های چرخ دنده کرم نقش مهمی در ایمنی بازی می‌کنند. خاصیت قفل شوندگی آنها از حرکت معکوس جلوگیری می کند و اطمینان می دهد که بارهای سنگین حتی اگر موتور به طور غیرمنتظره ای متوقف شود ایمن باقی می مانند.

سناریوها و الزامات کاربردی

مزایای فنی و ویژگی های عملکرد

استفاده گسترده از کاهنده دنده حلزونی و کاهنده سرعت چرخ دنده حلزونی نه تنها به دلیل تطبیق پذیری آنها بلکه به دلیل مزایای فنی متمایز آنها است. این دستگاه ها تعادلی از فشردگی، قدرت و قابلیت اطمینان را ارائه می دهند که آنها را در کاربردهای صنعتی متنوع ضروری می کند.

انتقال با گشتاور بالا

یکی از مهم‌ترین مزایای کاهنده‌های چرخ دنده حلزونی، توانایی آن‌ها در ارائه گشتاور بالا حتی در سرعت‌های پایین است. این یک ویژگی حیاتی در کاربردهایی مانند بلند کردن بارهای سنگین و نوار نقاله است، جایی که نیروی پایدار برای جابجایی یا نگه داشتن بار مورد نیاز است. با تبدیل سرعت به گشتاور، سیستم چرخ دنده حلزونی حرکت نرم و قدرتمند را بدون تکان های ناگهانی یا بی ثباتی تضمین می کند.

ساختار فشرده

طراحی کاهنده چرخ دنده کرم زاویه مناسب انتقال نیرو را در فضاهای تنگ امکان پذیر می کند. بر خلاف کاهنده‌های شفت موازی، کاهنده‌های سرعت چرخ دنده حلزونی به مهندسان این امکان را می‌دهند که طرح‌بندی ماشین‌آلات فشرده را بدون به خطر انداختن عملکرد طراحی کنند. این امر به ویژه در سیستم‌های اتوماسیون و نوار نقاله بسیار ارزشمند است، جایی که کارایی فضا مستقیماً بر بهره‌وری تأثیر می‌گذارد.

کاهش نویز و لرزش

کنترل نویز یکی دیگر از مزایای فناوری چرخ دنده حلزونی است. با توجه به تماس لغزشی بین کرم و چرخ کرم، گیربکس لرزش کمتر و سطح سر و صدای کمتری در مقایسه با سایر انواع کاهنده‌ها ایجاد می‌کند. برای صنایعی مانند رباتیک، فرآوری مواد غذایی یا اتوماسیون آزمایشگاهی، که در آن عملیات بی سر و صدا یک نیاز است، این ویژگی به یک مزیت کلیدی تبدیل می شود.

ویژگی های خود قفل شدن

بسیاری از کاهنده‌های چرخ دنده حلزونی دارای مکانیزم خود قفل شوندگی هستند که از عقب راندن چرخ حلزونی جلوگیری می‌کند. این یک لایه ایمنی را در کاربردهای بلند کردن و بلند کردن بالا می‌افزاید، جایی که حرکت معکوس می‌تواند خطرآفرین باشد.

ملاحظات کارایی

در حالی که کاهنده‌های چرخ دنده حلزونی به دلیل اصطکاک لغزشی معمولاً کارایی کمتری نسبت به کاهنده‌های چرخ دنده مارپیچی دارند، پیشرفت‌ها در مواد، روش‌های روانکاری و ساخت دقیق، عملکرد آنها را بهبود بخشیده است. برای کاربردهای خاص، نسبت کارایی به ایمنی همچنان آنها را مناسب ترین انتخاب می کند.

اقدامات احتیاطی و دستورالعمل های نگهداری

اگرچه کاهنده‌های چرخ‌دنده حلزونی و کاهنده‌های سرعت چرخ‌دنده حلزونی بادوام و قابل اعتماد هستند، عملکرد و عمر مفید آنها تا حد زیادی به عملیات و نگهداری مناسب بستگی دارد. استفاده نادرست یا بی توجهی می تواند منجر به سایش زودرس، گرم شدن بیش از حد یا حتی خرابی مکانیکی شود. برای به حداکثر رساندن کارایی و طول عمر، چندین اقدام احتیاطی همیشه باید رعایت شود.

مدیریت روغن کاری

روانکاری مهمترین عامل در حفظ عملکرد روان است. کرم و چرخ کرم از طریق تماس لغزشی کار می کنند که باعث ایجاد اصطکاک و گرما می شود. استفاده از روغن دنده صحیح، سایش را کاهش می دهد و عملکرد پایدار را تضمین می کند. روغن باید به طور دوره ای تعویض شود تا از آلودگی گرد و غبار، رطوبت یا ذرات فلز جلوگیری شود.

دقت در نصب

تراز نادرست در حین نصب می تواند منجر به سایش ناهموار و افزایش صدا شود. نصب باید بر روی یک پایه ثابت و بدون لرزش انجام شود و کوپلینگ ها باید از نظر ناهماهنگی بررسی شوند. استفاده از نصب فلنج یا اتصال مستقیم می تواند به بهبود دقت کمک کند.

حفاظت از بار و اضافه بار

هر کاهنده سرعت چرخ دنده حلزونی دارای ظرفیت گشتاور نامی است. کارکرد مداوم بالای این حد، سایش را تسریع می‌کند و ممکن است به کرم یا چرخ آسیب برساند. نظارت بر سطوح بار و یکپارچه سازی سیستم های حفاظت از اضافه بار عملکرد ایمن را تضمین می کند.

اتلاف حرارت

از آنجا که حرکت لغزشی گرما ایجاد می کند، عملیات طولانی مدت در سرعت های بالا یا بارهای سنگین می تواند دما را به میزان قابل توجهی افزایش دهد. تهویه مناسب، دستگاه های خنک کننده یا سینک های حرارتی باید در کاربردهای با وظیفه بالا در نظر گرفته شود.

نظارت منظم و نگهداری پیشگیرانه

تشخیص زودهنگام مشکلاتی مانند صدای غیرعادی، لرزش یا نشت روغن می تواند از توقف پرهزینه جلوگیری کند. بازرسی های برنامه ریزی شده به شناسایی مسائل قبل از تشدید آنها کمک می کند.

توصیه های نگهداری و مراقبت

راهنمای انتخاب و پیکربندی محصول

انتخاب کاهنده چرخ دنده حلزونی یا کاهنده سرعت چرخ دنده حلزونی یک گام مهم در حصول اطمینان از اینکه ماشین آلات کارآمد و ایمن کار می کنند، است. از آنجایی که هر کاربرد صنعتی دارای الزامات منحصر به فردی است، کاهنده باید به دقت با بار، سرعت و شرایط محیطی تجهیزات مطابقت داده شود.

تطبیق گشتاور و بار مورد نیاز

اولین قدم تعیین گشتاور مورد نیاز دستگاه است. برای بلند کردن یا تجهیزات سنگین، یک کاهنده چرخ دنده کرم گشتاور بالا مورد نیاز است. کم کردن اندازه کاهنده باعث سایش زودرس می شود، در حالی که بزرگ شدن بیش از حد ممکن است منجر به هزینه غیر ضروری شود.

در نظر گرفتن نسبت های کاهش سرعت

نسبت کاهش میزان کاهش سرعت ورودی در خروجی را مشخص می کند. کاهنده‌های سرعت چرخ دنده حلزونی طیف وسیعی از نسبت‌ها، معمولاً از 5:1 تا 100:1 را ارائه می‌دهند که آنها را برای نوار نقاله‌ها، سیستم‌های اتوماسیون و تجهیزات کنترل دقیق مناسب می‌سازد.

روش های نصب و نصب

انتخاب نصب بستگی به طرح دستگاه دارد. گزینه ها عبارتند از: نصب پایه، نصب فلنج و اتصال مستقیم. برای سیستم‌های اتوماسیون فشرده، نصب فلنج اغلب دقت و کارایی فضایی بالاتری را ارائه می‌کند.

سر و صدا و شرایط محیطی

برای کاربرد در آزمایشگاه ها، فرآوری مواد غذایی یا روباتیک، موتورهای چرخ دنده کرمی کم صدا ضروری هستند. در محیط های بیرونی مانند کشاورزی، طرح های ضد گرد و غبار و گل برای تضمین عمر طولانی ترجیح داده می شوند.

سفارشی سازی و یکپارچه سازی

برخی از تنظیمات صنعتی به ابعاد شفت، مواد محفظه یا آب بند خاصی نیاز دارند. هنگامی که مدل های استاندارد به طور کامل نیازهای عملیاتی را برآورده نمی کنند، باید پیکربندی های سفارشی در نظر گرفته شوند.

جدول مرجع پارامترهای انتخاب

روندهای آینده در توسعه کاهنده چرخ دنده کرم

چشم انداز صنعتی به سرعت در حال تکامل است و نقش کاهنده های چرخ دنده حلزونی در پاسخ به نیازهای فناوری جدید همچنان در حال گسترش است. در حالی که این دستگاه ها در حال حاضر به دلیل گشتاور خروجی بالا و طراحی جمع و جور خود به خوبی تثبیت شده اند، انتظار می رود پیشرفت های آینده کارایی، سازگاری و طول عمر آنها را افزایش دهد. چندین روند کلیدی در حال شکل دادن به نسل بعدی کاهنده سرعت چرخ دنده حلزونی هستند.

افزایش بهره وری از طریق بهینه سازی طراحی

به طور سنتی، کاهنده‌های چرخ دنده حلزونی به دلیل اصطکاک لغزشی، کارایی کمتری نسبت به جایگزین‌های مارپیچی یا سیاره‌ای دارند. با این حال، پیشرفت در هندسه چرخ دنده، تکمیل سطح، و فن آوری روغن کاری به به حداقل رساندن تلفات انرژی کمک می کند. با بهینه سازی پروفیل دندان و کاهش مقاومت در برابر اصطکاک، تولیدکنندگان به راندمان کاهنده چرخ دنده کرمی بالاتری دست می یابند که آنها را برای صنایعی که انرژی مصرف می کنند جذاب تر می کند.

یکپارچه سازی سیستم های نظارت هوشمند

همانطور که صنایع تبدیل دیجیتال را اتخاذ می کنند، کاهنده های چرخ دنده کرم هوشمند با سنسورهای یکپارچه در حال تبدیل شدن به یک امکان هستند. این سنسورها پارامترهایی مانند دما، ارتعاش و بار را در زمان واقعی نظارت می‌کنند و داده‌ها را به سیستم‌های تعمیر و نگهداری پیش‌بینی می‌کنند. این نظارت هوشمند زمان خرابی غیرمنتظره را کاهش می دهد و عملکرد ایمن را به ویژه در اتوماسیون و کاربردهای بلند کردن کارهای سنگین تضمین می کند.

مواد پیشرفته برای طول عمر بیشتر

استفاده از مواد نوآورانه همچنین آینده کاهنده‌های چرخ دنده حلزونی را پیش می‌برد. آلیاژهای تخصصی، محفظه های کامپوزیت و پوشش های مقاوم در برابر سایش به افزایش دوام و کاهش فرکانس نگهداری کمک می کنند. مواد سبک وزن برای ماشین آلات فشرده بدون به خطر انداختن استحکام مورد بررسی قرار می گیرند.

روی کنترل نویز و لرزش تمرکز کنید

کاهش سر و صدا به ویژه برای صنایعی مانند رباتیک، آزمایشگاه‌ها و تجهیزات پزشکی یک اولویت باقی مانده است. انتظار می‌رود رویکردهای مهندسی جدید برای بهبود کاهش نویز کاهش‌دهنده چرخ دنده حلزونی، عملکرد آرام‌تری را ارائه دهد و در عین حال عملکرد گشتاور را حفظ کند.

تنظیمات مدولار و قابل تنظیم

کاهش‌دهنده‌های سرعت چرخ دنده‌های کرمی آینده احتمالاً دارای طرح‌های مدولار بیشتری هستند که به کاربران امکان می‌دهد نسبت‌ها، روش‌های نصب و مواد محفظه را سفارشی کنند. این انعطاف پذیری سازگاری با طیف وسیع تری از برنامه ها و صنایع را تضمین می کند.

نتیجه گیری

کاهنده چرخ دنده حلزونی و نوع آن، کاهنده سرعت چرخ دنده حلزونی، اجزای ضروری در ماشین آلات صنعتی مدرن باقی می مانند. توانایی آنها در ارائه گشتاور بالا، ساختار فشرده، سر و صدای کم و ویژگی های ایمنی قابل اعتماد تضمین می کند که نقش مهمی در کاربردهای مختلف از نوار نقاله و تجهیزات کشاورزی گرفته تا سیستم های اتوماسیون و دستگاه های بالابر سنگین ایفا می کنند.

در عین حال، این دستگاه ها نیاز به توجه دقیق به دقت نصب، مدیریت روغن کاری، نظارت بر بار و نگهداری منظم دارند. با پیروی از اقدامات احتیاطی توصیه شده، اپراتورها می توانند به طور قابل توجهی طول عمر تجهیزات را افزایش دهند، زمان خرابی را کاهش دهند و کارایی کلی را به حداکثر برسانند.
