گیربکس های کرم در مقابل انواع دنده های دیگر: مزایا و معایب

در دنیای سیستم های انتقال مکانیکی، انتخاب نوع گیربکس مناسب برای اطمینان از کارایی، دوام و عملکرد بسیار مهم است. در میان انواع دنده، گیربکس های حلزونی به دلیل طراحی منحصر به فرد و کاربردهای خاص خود برجسته هستند. با این حال، درک نحوه مقایسه گیربکس های حلزونی با سایر انواع دنده مانند چرخ دنده های مارپیچ، چرخ دنده های مارپیچ و چرخ دنده های مخروطی برای تعیین بهترین تناسب برای نیازهای شما ضروری است.

گیربکس های کرم چیست؟

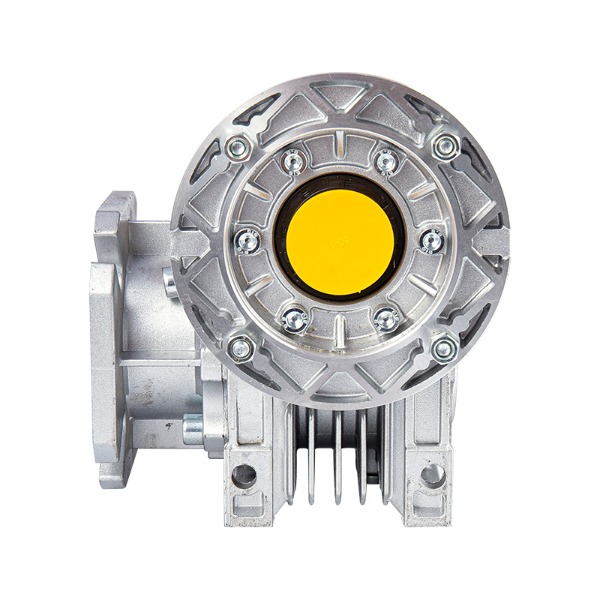

گیربکس حلزونی نوع خاصی از مجموعه دنده است که در آن یک کرم (دنده پیچ مانند) با یک چرخ حلزونی (دنده ای با دندانه هایی که با کرم درگیر می شود) مش می شود. این طراحی امکان انتقال گشتاور بالا را فراهم می کند و قادر به دستیابی به نسبت کاهش قابل توجهی در یک فضای فشرده است. گیربکس های حلزونی به طور گسترده در کاربردهایی استفاده می شود که محدودیت فضا و گشتاور بالا یک نگرانی است، مانند نوار نقاله ها، بالابرها و حتی برخی از سیستم های خودرو.

ویژگی های کلیدی گیربکس های کرمی

• نسبت های کاهش بالا: گیربکس های حلزونی می توانند در یک مرحله به کاهش سرعت قابل توجهی دست یابند، اغلب در محدوده 20:1 تا 300:1، که آنها را برای کاربردهای با گشتاور بالا ایده آل می کند.
• انتقال با زاویه راست: گیربکس های حلزونی چرخشی 90 درجه ای را در جهت انتقال ایجاد می کنند که می تواند برای طرح هایی که محدودیت فضا وجود دارد مفید باشد.
• ویژگی قفل شدن خودکار: یکی از مزیت های کلیدی گیربکس های حلزونی قابلیت قفل شوندگی آن هاست. این بدان معنی است که وقتی چرخ دنده حلزونی رانده نمی شود، از چرخش چرخ کرم جلوگیری می کند که در مکانیسم های بلند کردن و نگه داشتن مفید است.
• کارایی: در حالی که گیربکس های حلزونی در انتقال گشتاور نسبتاً کارآمد هستند، به دلیل تلفات اصطکاک بین کرم و چرخ حلزونی، نسبت به سایر انواع دنده کارایی کمتری دارند.

مقایسه گیربکس های کرم با انواع دنده های دیگر

در حالی که گیربکس های حلزونی در کاربردهای خاص بسیار کارآمد هستند، مهم است که آنها را با سایر انواع دنده معمولی از نظر مزایا و معایب مقایسه کنید.

گیربکس های کرم در مقابل چرخ دنده های Spur

چرخ دنده های خار رایج ترین نوع چرخ دنده هستند و از دندانه های مستقیم تشکیل شده اند که موازی با محور چرخش هستند. آنها در انتقال نیرو ساده، مقرون به صرفه و کارآمد هستند.

معایب Spur Gears:

• چرخ دنده های خار برای کاربردهایی که به نسبت کاهش قابل توجهی نیاز دارند ایده آل نیستند. عملکرد با سرعت بالا می تواند منجر به سر و صدا و سایش شود.
• آنها عملکرد خود قفل شونده مشابه گیربکس های حلزونی را ندارند.

گیربکس های کرم در مقابل چرخ دنده های حلزونی

چرخ دنده های حلزونی دارای دندانه هایی هستند که با زاویه ای نسبت به محور چرخش بریده شده اند. این طراحی در مقایسه با چرخ دنده‌های خار، عملکرد نرم‌تر و بی‌صداتری را ارائه می‌کند، اما آنها به تراز دقیق‌تری نیاز دارند.

معایب چرخ دنده های حلزونی:

• ساخت چرخ دنده های حلزونی می تواند پیچیده باشد و نسبت به سایر انواع چرخ دنده گران تر باشد.
• برخلاف گیربکس های حلزونی، آنها قابلیت قفل خودکار را ارائه نمی دهند.

گیربکس های کرم در مقابل چرخ دنده های مخروطی

چرخ دنده های مخروطی برای انتقال حرکت بین محورهای متقاطع، معمولاً در 90 درجه طراحی شده اند. آنها اغلب در کاربردهایی استفاده می شوند که محورهای شافت ورودی و خروجی موازی نیستند.

معایب Bevel Gears:

• چرخ دنده های مخروطی می توانند برای نصب و تراز کردن پیچیده تر باشند و اغلب برای عملکرد صحیح نیاز به تنظیم دقیق دارند.
• آنها نسبت به گیربکس های حلزونی حجیم تر هستند، که ممکن است برای کاربردهای فشرده ایده آل نباشد.

مزایا و معایب گیربکس های کرمی

مزایا:

طراحی فشرده: گیربکس های حلزونی امکان کاهش اندازه و فضا را فراهم می کنند و آنها را برای فضاهای تنگ مناسب می کند.

نسبت های کاهش بالا: گیربکس های حلزونی می توانند در یک مرحله به نسبت های کاهش بالایی دست یابند که در بسیاری از انواع دنده های دیگر امکان پذیر نیست.

خود قفل شدن: این ویژگی منحصر به فرد به ویژه در کاربردهایی که نگهداری بار ضروری است، مانند بالابرها و بالابرها بسیار مفید است.

عملکرد بی صدا: با توجه به ماهیت توری دنده حلزونی، این گیربکس ها در مقایسه با چرخ دنده های خار یا مخروطی نسبتاً بی صدا عمل می کنند.

معایب:

راندمان پایین تر: گیربکس های حلزونی از اصطکاک بین کرم و چرخ حلزونی رنج می برند که منجر به راندمان پایین تر نسبت به سایر انواع دنده می شود.

تولید گرما: به دلیل اصطکاک، گیربکس های حلزونی گرمای بیشتری تولید می کنند که ممکن است برای عملکرد بهینه نیاز به خنک سازی یا روغن کاری داشته باشد.

هزینه: در حالی که برای برخی کاربردها نسبتاً ارزان هستند، گیربکس های حلزونی به دلیل نیاز به ساخت با دقت بالا، می توانند در کاربردهای با گشتاور بالا گران تر باشند.

کاربردهای گیربکس کرمی

گیربکس های حلزونی برای کاربردهایی که نیاز به نسبت کاهش قابل توجه و طراحی فشرده دارند ایده آل هستند. معمولاً در صنایعی مانند:

• آسانسور و آسانسور: ویژگی قفل خودکار برای جلوگیری از حرکت معکوس بسیار مهم است.
• نوار نقاله: مناسب برای برنامه هایی که بارهای سنگین باید به آرامی جابجا شوند.
• سیستم های خودروسازی: در مکانیزم های فرمان و سیستم های کاهش دنده استفاده می شود.
• وینچ و بالابر: ضروری در سیستم های بالابر، ارائه گشتاور بالا در فضای فشرده.

نتیجه گیری

انتخاب گیربکس مناسب برای کاربرد شما به عوامل مختلفی از جمله محدودیت فضا، نیاز به گشتاور و نیازهای کارایی بستگی دارد. در حالی که گیربکس های حلزونی مزایایی مانند نسبت کاهش بالا و ویژگی های خود قفل شدن را ارائه می دهند، اما با محدودیت هایی مانند راندمان کمتر و تولید گرما همراه هستند. انواع دیگر دنده ها مانند چرخ دنده های خاردار، چرخ دنده های مارپیچی و چرخ دنده های مخروطی مزایای خاص خود را دارند، به ویژه از نظر راندمان بالاتر و عملکرد آرام تر.

درک نیازهای خاص برنامه به شما کمک می کند تا تعیین کنید کدام نوع گیربکس برای نیازهای شما مناسب تر است. در صورت شک، مشورت با یک متخصص در سیستم های انتقال گیربکس می تواند بینش ارزشمندی را ارائه دهد.

سوالات متداول

1. مزیت اصلی گیربکس حلزونی نسبت به سایر دنده ها چیست؟

• مزیت کلیدی گیربکس های حلزونی توانایی آن ها در ارائه نسبت های کاهش بالا در یک فضای فشرده، همراه با ویژگی منحصر به فرد خود قفل شدن است.

2. گیربکس حلزونی از نظر کارایی با سایر انواع دنده ها چگونه است؟

• گیربکس های حلزونی به دلیل اصطکاک بین کرم و چرخ حلزونی کارایی کمتری نسبت به چرخ دنده های خاردار یا حلزونی دارند.

3. آیا گیربکس های حلزونی برای کاربردهای پرسرعت مناسب هستند؟

• گیربکس های کرم معمولاً برای کاربردهای با سرعت بالا ایده آل نیستند. آنها به بهترین وجه در تنظیمات با سرعت کم و گشتاور بالا استفاده می شوند.

4. آیا می توان از گیربکس های کرمی در محیط های بیرونی یا سخت استفاده کرد؟

• بله، گیربکس های حلزونی را می توان در محیط های خشن استفاده کرد، اما ممکن است برای تولید گرما به روغن کاری و خنک کننده مناسب نیاز باشد.
