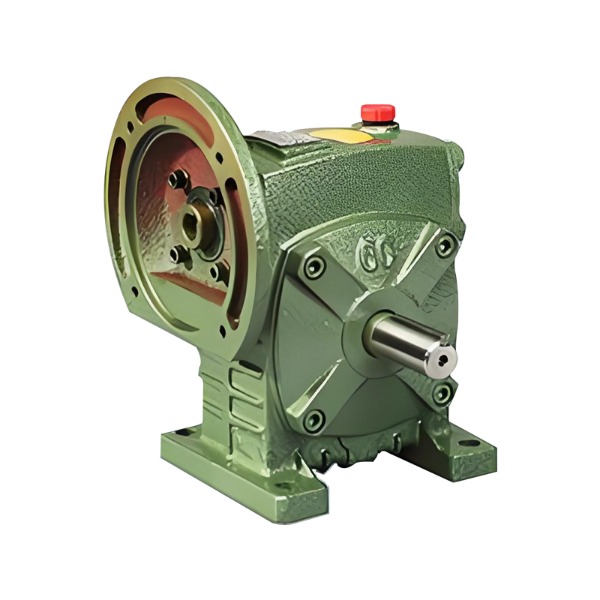

در دنیای انتقال قدرت مکانیکی، تعداد کمی از دستگاهها ترکیبی از سادگی، فشردگی و ضرب گشتاور را ارائه میدهند. کاهنده سرعت چرخ دنده حلزونی . چه دانشجوی مهندسی باشید، چه یک تکنسین تعمیر و نگهداری یا یک سرگرمی که اولین ماشین خودکار خود را می سازد، درک این جزء ضروری به شما کمک می کند تا تصمیمات طراحی و تدارکات بهتری اتخاذ کنید.
کاهنده سرعت چرخ دنده حلزونی یک وسیله مکانیکی است که ضمن افزایش گشتاور، سرعت چرخش را کاهش می دهد. از دو عنصر اصلی تشکیل شده است: یک کرم (که شبیه یک پیچ است) و یک چرخ کرم (دنده ای با دندانه های مارپیچ). کرم جزء محرکه است. چرخ کرم جزء محرکه است.
بر خلاف دندههای معمولی که شفتها موازی هستند، یک کاهنده سرعت چرخ دنده حلزونی معمولاً حرکت را بین شفتهای عمود بر هم منتقل میکند. این پیکربندی زاویه راست باعث صرفه جویی در فضا می شود و امکان طراحی ماشین های فشرده را فراهم می کند.
اصل کار به طرز فریبنده ای ساده است. با چرخش کرم، رشته های مارپیچ آن به دندانه های چرخ کرم فشار می آورند. از آنجایی که نخ کرم اساساً یک صفحه پیوسته و شیبدار است که به دور یک استوانه پیچیده شده است، هر چرخش کامل کرم چرخ کرم را تنها یک دندان (یا کسری از یک دندان) به جلو می برد.
این هندسه نسبت کاهش بالایی را در یک مرحله ایجاد می کند. به عنوان مثال، اگر کرم یک شروع واحد داشته باشد (یک رشته پیوسته)، یک دور کامل کرم چرخ کرم را با یک دندان حرکت می دهد. اگر چرخ دارای 50 دندانه باشد، شفت خروجی با 1/50 سرعت ورودی می چرخد.
رفتارهای مکانیکی کلیدی:
مهم: همه درایوهای کرم خود قفل نمی شوند. شرایط خود قفل بستگی به زاویه سرب و ضریب اصطکاک دارد. یک قانون سرانگشتی: زاویه سرب کمتر از حدود 5 تا 6 درجه به طور کلی رفتار خود قفلی را ارائه می دهد.
شناخت قطعات به عیب یابی و انتخاب کمک می کند. در زیر یک تفکیک ساده آورده شده است:
| جزء | تابع |
|---|---|
| کرم (ورودی) | شفت فولادی سخت شده با رزوه های مارپیچ؛ به موتور متصل می شود. |
| چرخ کرم (خروجی) | چرخ دنده برنزی یا برنجی که با کرم مشبک است. سرعت را کاهش می دهد و گشتاور را افزایش می دهد. |
| مسکن | مجموعه دنده را محصور می کند، روان کننده را نگه می دارد و تراز محور را حفظ می کند. |
| بلبرینگ | پشتیبانی از شفت های ورودی و خروجی، کاهش اصطکاک و سایش. |
| مهر و موم و واشر | از نشت روان کننده جلوگیری کنید و آلاینده ها را دور نگه دارید. |
| سیستم روغن کاری | معمولاً حمام روغن یا گردش اجباری؛ برای دفع گرما ضروری است. |
انتخاب مواد عمدی است: کرم از فولاد سخت ساخته شده است، در حالی که چرخ برنز نرم تر است. این جفت شدن مواد غیرمشابه باعث کاهش گاز میشود و به چرخ نرمتر اجازه میدهد تا کمی با کرم منطبق شود و سطح تماس و توزیع بار را بهبود بخشد.
یکی از ویژگی های تعیین کننده کاهنده سرعت چرخ دنده حلزونی، توانایی دستیابی به نسبت های کاهش بالا در یک فضای فشرده است. واحدهای تک مرحله ای معمولا نسبت های 5:1 تا 100:1 را ارائه می دهند. واحدهای دو مرحله ای می توانند از 1000:1 تجاوز کنند.
با این حال، این کاهش بالا با یک مبادله همراه است: کارایی. از آنجایی که کرم به جای غلتیدن روی چرخ می لغزد، تلفات اصطکاک قابل توجه است. محدوده کارایی معمولی عبارتند از:
برای مقایسه، یک کاهنده دنده خار با نسبت مشابه ممکن است 95 درصد راندمان را به دست آورد، اما قفل خودکار یا همان طرح زاویه راست فشرده را ارائه نمی دهد.
مهندسان و طراحان کاهش دهنده سرعت چرخ دنده حلزونی را برای چندین مزیت ملموس انتخاب می کنند:
کاهش بالا در یک مرحله
سایر انواع دنده اغلب به دو یا سه مرحله نیاز دارند تا با کاهش یک مرحله کرم مطابقت داشته باشند. این باعث کاهش تعداد قطعات، زمان مونتاژ و اندازه کلی تجهیزات می شود.
انتقال قدرت با زاویه راست
هنگامی که یک موتور باید عمود بر محور محرک نصب شود، یک کاهنده سرعت چرخ دنده حلزونی مشکل طرح بندی را بدون چرخ دنده های مخروطی اضافی یا براکت های پیچیده حل می کند.
قابلیت خود قفل شدن
در کاربردهای بالابر (به عنوان مثال، آسانسورها، جک ها، شیب نوار نقاله)، ویژگی خود قفل از چرخش معکوس در هنگام قطع برق جلوگیری می کند. این به عنوان یک ترمز مکانیکی عمل می کند و ایمنی را افزایش می دهد.
عملکرد بی صدا و روان
درگیری کشویی پیوسته در مقایسه با برخی از انواع دندههای دیگر، به خصوص در سرعتهای متوسط، لرزش و صدای کمتری تولید میکند.
تحمل اضافه بار
ناهماهنگی های جزئی یا اضافه بارهای لحظه ای بهتر تحمل می شوند زیرا مواد چرخ کرم (برنز) می توانند بدون شکست شکننده به صورت ارتجاعی تغییر شکل دهند.
هیچ تکنولوژی کامل نیست. یک کاهنده سرعت چرخ دنده حلزونی دارای چندین محدودیت است که باید در طراحی سیستم لحاظ شود.
راندمان پایین تر
همانطور که گفته شد، اصطکاک باعث کاهش راندمان می شود، به خصوص در نسبت های بالاتر. این بدان معناست که انرژی بیشتری به عنوان گرما از دست میرود، که ممکن است در کاربردهای مداوم به خنکسازی اضافی نیاز داشته باشد.
تولید گرما
گرمای بیش از حد روان کننده را تخریب می کند و می تواند به مهر و موم آسیب برساند یا باعث انبساط حرارتی قطعات شود. مهندسان باید محدودیت های قدرت حرارتی را محاسبه کنند، نه فقط محدودیت های گشتاور مکانیکی.
سرعت ورودی محدود
سرعت های ورودی بالا (بیش از 3000-4000 دور در دقیقه) می تواند منجر به گرمای بیش از حد و سایش سریع شود. کاهندههای کرم برای سرعتهای ورودی متوسط از موتورهای AC، سروو موتورها یا موتورهای هیدرولیک مناسبتر هستند.
عکس العمل
اگرچه درایوهای حلزونی را می توان با واکنش کم (درجه های دقیق) تولید کرد، اما واحدهای تجاری استاندارد نسبت به گیربکس های خار یا سیاره ای با کیفیت بالا دارای واکنش برگشتی بالاتری هستند. این برای کاربردهای موقعیت یابی دقیق مانند میزهای چرخشی CNC اهمیت دارد.
شما در بسیاری از ماشین های روزمره و صنعتی با کاهنده سرعت چرخ دنده حلزونی مواجه می شوید. در زیر نمونه های متداول گروه بندی شده بر اساس تابع آورده شده است.
| حوزه کاربردی | مورد استفاده معمولی |
|---|---|
| جابجایی مواد | درایوهای تسمه نقاله، پالت سازها، میزهای بالابر |
| خودرو | شیشه های برقی، تنظیم کننده صندلی، سیستم های فرمان |
| ماشین آلات صنعتی | میکسر، همزن، جداول نمایه سازی، تجهیزات بسته بندی |
| تجهیزات بالابر | بالابر، وینچ، جک، بالابر قیچی |
| کشاورزی | مارپیچ دانه، مخلوط کن خوراک، سیستم های آبیاری |
| دروازه ها و موانع | دروازه های بوم، دروازه های کشویی، موانع پارکینگ |
در هر یک از این مثالها، نیاز کلیدی معمولاً گشتاور بالا در سرعت کم است، گاهی اوقات با نیاز به قفل خودکار یا محدودیت فضا.
انتخاب واحد مناسب برای دستگاه شما بیش از نسبت و گشتاور است. این دنباله منطقی را دنبال کنید:
مرحله 1 - الزامات ورودی و خروجی را تعریف کنید
مرحله 2 - ضریب سرویس را تعیین کنید
بر اساس نوع بار (یکنواخت، شوک متوسط، ضربه سنگین) و ساعات کار روزانه. گشتاور مورد نیاز خود را در ضریب سرویس ضرب کنید تا گشتاور طراحی را بدست آورید.
مرحله 3 - نسبت را بررسی کنید
سرعت ورودی را بر سرعت خروجی تقسیم کنید. نزدیکترین نسبت استاندارد موجود را انتخاب کنید.
مرحله 4 - بررسی ظرفیت حرارتی
اطمینان حاصل کنید که کاهنده می تواند گرما را بدون افزایش دمای مجاز دفع کند. اگر نه، یک واحد بزرگتر، خنک کننده خارجی یا روانکاری اجباری را در نظر بگیرید.
مرحله 5 - جهت نصب را تأیید کنید
کرم کاهنده اغلب با روغن تا یک سطح خاص پر می شود. نصب به صورت وارونه یا با زاویه غیر استاندارد ممکن است نیاز به اصلاحات روانکاری خاصی داشته باشد.
مرحله 6 - الزامات قفل خودکار را بررسی کنید
اگر پیشگیری از رانندگی در عقب حیاتی است، با سازنده تأیید کنید که زاویه سرب و شرایط اصطکاک انتخاب شده، قفل شدن خود را در زیر بار و دمای کار شما تضمین می کند.
روغن کاری مناسب تنها عامل مهم برای طول عمر یک کاهنده سرعت چرخ دنده حلزونی است. کنتاکت کشویی گرما و تنش برشی ایجاد می کند که روغن های دنده معمولی ممکن است تحمل نکنند.
راهنمای انتخاب روانکار:
چک لیست تعمیر و نگهداری:
علائم مشکل عبارتند از: گرمای بیش از حد محفظه (بالاتر از 200 درجه فارنهایت / 93 درجه سانتیگراد)، افزایش لرزش، یا بوی تیره و سوخته از روان کننده.
Q1: آیا کاهنده سرعت چرخ دنده حلزونی قابل برگشت است؟
پاسخ: به طور معمول نه. اکثر واحدهای استاندارد به دلیل قفل خودکار نمی توانند به عقب هدایت شوند. طرح های ویژه با اصطکاک کم (به عنوان مثال، با یاتاقان های غلتکی روی کرم) می توانند برگشت پذیر باشند، اما کمتر رایج هستند.
Q2: چرا چرخ های کرم از برنز ساخته شده اند؟
پاسخ: برنز دارای خواص ضد گالش عالی در برابر فولاد سخت شده، به علاوه سازگاری خوب و مقاومت در برابر خوردگی است. برنز آلومینیومی یا برنز فسفر انتخاب های معمولی هستند.
Q3: آیا می توانم از یک کاهنده سرعت چرخ دنده حلزونی برای کار مداوم استفاده کنم؟
پاسخ: بله، اما شما باید درجه حرارتی را محاسبه کنید. برای عملکرد 24 ساعته، اندازه قاب بزرگتر از آنچه محاسبه گشتاور مکانیکی خالص نشان می دهد انتخاب کنید یا خنک کننده اجباری را اضافه کنید.
Q4: تفاوت بین کاهنده کرم و کاهنده سیاره ای چیست؟
پاسخ: یک کاهنده سیاره ای راندمان بالاتر و عکس العمل کمتری را ارائه می دهد، اما فاقد قفل شدن خودکار است و به طور کلی برای نسبت های کاهش بالا گران تر است. یک کاهنده کرم سادهتر، قفلشوندهتر و فشردهتر برای کاربردهای با زاویه راست است.
کاهنده سرعت چرخ دنده حلزونی یک راه حل قوی، جمع و جور و همه کاره برای کاهش سرعت در حالی که گشتاور را چند برابر می کند، است - به خصوص زمانی که به یک طرح با زاویه راست یا محافظ پسیو پسیو نیاز دارید. در حالی که راندمان آن نسبت به سایر انواع دنده کمتر است، مزایای کاهش تک مرحلهای بالا، عملکرد بیصدا و خود قفل شدن ذاتی آن را در صنایع مختلف از حمل مواد گرفته تا سیستمهای خودروسازی ضروری میسازد.
هنگام انتخاب یک واحد، روی سه عامل مهم تمرکز کنید: نسبت کاهش، ظرفیت حرارتی و نوع روغن کاری. با انتخاب و نگهداری مناسب، یک کاهنده سرعت چرخ دنده حلزونی با کیفیت سال ها خدمات قابل اعتمادی را ارائه می دهد.
